Jak vybrat geomříž pod základ domu nebo příjezdovou cestu?

• 28. 5. 2024
• Přečtete za 5 minut

• GEOMŘÍŽE

Pokud se chystáte zakládat dům či příjezdovou cestu na neúnosném podloží nebo pokládat dlažbu na měkkém podkladu, možná vám bylo doporučeno použít pro tuto realizaci geomříže. Co je to geomříž a jak ji vybrat správně?

Co jsou to geomříže?

Geomříže jsou samostatnou kategorií tzv. geosyntetických výrobků. Vyrábí se z polymerů, jako je polypropylen, polyetylén nebo polyester. V kombinaci s vhodným kamenivem se používají pro zvyšování únosnosti podloží, tedy vyztužování a mechanickou stabilizaci zemin i v pozemním stavitelství téměř ve všech typech terénních úprav – od příjezdových cest přes chodníky, plochy až po základy domů.

Na méně únosných půdách geomříže snižují míru sedání anebo zabraňují nerovnoměrnému sedání v případě rozdílného podloží. Na únosné půdě lze obvykle s geomříží snížit tloušťku podsypné vrstvy štěrku a tím zmenšit objem výkopových prací. Toto řešení přináší (značnou) úsporu stavebních nákladů.

Geomříže se nejvíce používají pro zlepšování podloží pod liniovými stavbami jako jsou silnice a železnice

Je geomříž nezbytná a co vydrží?

Geomříž není nezbytná, ale obvykle pomůže. Geomříže nemusí být vhodné pro všechny typy půdy a podmínky a jejich účinek se může lišit v závislosti na konkrétní aplikaci.

Geomříže se vyrábí z odolných plastů. Výzkumy a testy prováděné ve venkovním prostředí prokázaly, že geomříž v běžných zeminách prakticky nedegraduje a nemění své technické parametry. Ve velkých dopravních stavbách (silnice, dálnice, železnice) se u nich počítá s životností delší než 100 let.

Jakou geomříž vybrat?

Pod základy a podkladní vrstvy příjezdových cest se používají dvouosé nebo trojosé stabilizační geomříže. Ty mají na rozdíl od jednoosých (které se používají v opěrných zdech a vyztužených svazích) shodnou pevnost v podélném i příčném směru, popř. ve všech směrech u trojosých. Geomříž tak odolává v uvedených směrech uložení žeber obdobnému zatížení.

Ideální je, pokud navrhne variantu geomříže včetně specifikace její pevnosti kvalifikovaná osoba, např. geotechnik, který vybere vhodnou variantu geomříže na základě vstupních podmínek jako jsou změřená únosnost podloží, očekávané zatížení, použitá sypanina aj. Tuto situaci však řeší málokterý soukromý stavebník, kteří hledají vhodnou variantu geomříže pro svou realizaci.

Jakou geomříž tedy vybrat, když není k dispozici statický výpočet? Trojosé geomříže jsou obvykle o něco účinnější. Když u dvouosých použijeme nejčastěji navrhovanou variantu s pevností v tahu 30 kN/m, např. Geogrid PP BX 3030 nebo Eurogrid BX 30/30, můžeme u trojosé geomříže použít např. varianty Tensar TriAx TX 130S nebo TX150.

Jak geomříž nainstalovat?

Příprava stavby a podkladu

• geomříže řežte nožem, střihejte nůžkami apod.,
• ze základové spáry odstraňte ostré předměty (kameny, železo) a předměty, které podléhají rozpadu (kmeny, kořeny),
• větší nerovnosti a prohlubně vyplňte zeminou,
• zhutněte základovou spáru.

Pokládka geomříží

• geomříže pokládejte přímo na upravenou základovou spáru, kterou není nutné zvlášť upravovat (např. zdrsňovat). Pokud je v projektu úprava předepsána, respektujte ji,
• při instalaci geomříží do liniových staveb je možná jejich pokládka jak ve směru osy komunikace, tak i kolmo na její osu,
• spojení sousedních rolí proveďte přesahem o šířce min. 300 mm. Spojení rolí v podélném směru proveďte stejným způsobem.

Jednotlivé pásy geomříží není nutné spojovat, pokládají se s vzájemným přesahem 30 cm

Zasypávaní geomříží, pojezd po nich a hutnění

• geomříže zasypejte ostrohranným materiálem správné zrnitosti:


  Geomříž	Tvar oka	Velikost oka	Frakce kameniva
  Eurogrid BX 30/30	Čtverec	36×36 mm	0/63 mm
  Geogrid PP BX 3030	Čtverec	39×39 mm	0/63 mm
  Tensar TriAx TX150	Trojúhelník	40/40 mm	0/63 mm
  Tensar TriAx TX130S	Trojúhelník	33/33 mm	> 50 mm

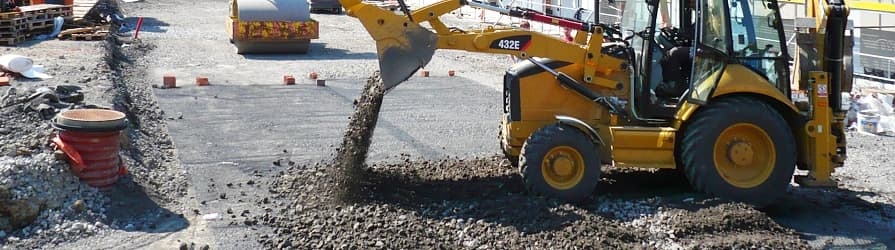

• materiál nesypejte na geomříže přímo z nákladního automobilu, nejdříve jej vyklopte na hromadu vedle a následně na geomříž rozhrňte pomocí mechanizmů jako je lžíce bagru, které umožňují, aby materiál padal na geomříže z malé výšky,
• na rozprostřenou geomříž nenajíždějte mechanizací. Pojíždění je možné až po zakrytí geomříží zásypovým materiálem v minimální ochranné tloušťce 150 mm,
• tloušťka a použitý materiál zrnité vrstvy by měly být specifikovány projektem. Zhutnění zrnité vrstvy provádějte podle podmínek stanovených projektem.

Používá se geomříž do betonu nebo do asfaltu?

I když je princip zpevňování podloží pomocí geomříží (interakce geomříž-zemina) analogií zpevňování betonu ocelovou výztuží (interakce ocel-beton), nelze v betonu ocel nahradit geomřížemi, protože ty, přestože mohou být levnější než ocel, mají proti ní vyšší tažnost. Proto beton nevyztuží tak jako ocel. Dalším důvodem pro omezení je chemická interakce mezi zásaditým betonem a polyesterem. Proto se pod betonové základové desky používají spíše polypropylenové geomříže.

Co se týká vyztužování asfaltových vrstev (redukce vzniku trhlin a kolejí), používají se v nich – pro vyšší požadovanou pevnost v tahu a další specifika - výztužné skelné kompozity, nikoliv geomříže. Geomříže se používají k vyztužování konstrukčních vrstev pod asfaltovými vrstvami.

Má geotextilie stejnou funkci jako geomříž?

Ne. Geotextilie se používají na separaci (zabránění promíchání různorodých materiálů), filtraci, nebo k ochraně před poškozením jednoho materiálu druhým. Zatímco geomříže mají funkci výztužnou a stabilizační. Pokud chcete vytvořit pevný základ, použijte geomříž. Geotextilie se pod geomříž pokládá v případě. že chcete zabránit znehodnocení štěrkové vrstvy nad geomříží jemnozrnými částicemi (jíl apod.) z měkkého podloží. Jestli chcete vědět více o geotextiliích, přečtěte si více na www.geotextilie.cz.

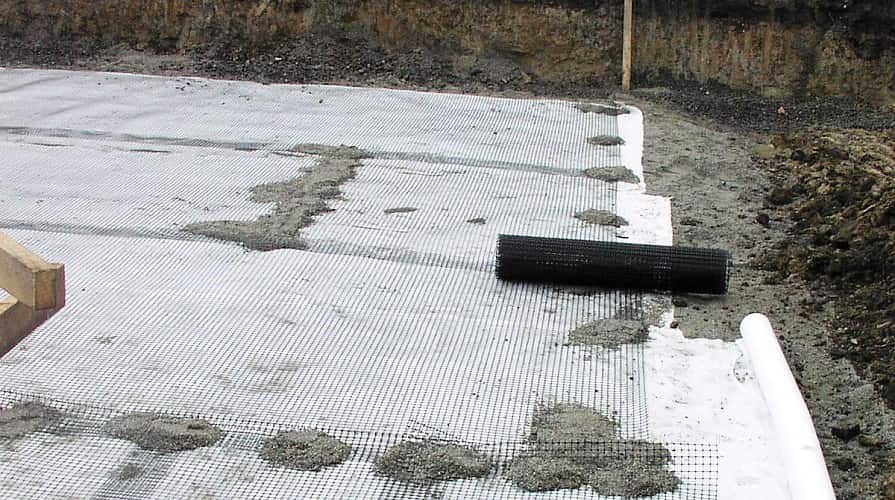

Separační geotextilie pod geomříží brání znehodnocení štěrkových vrstev jemným materiálem z podloží
