Popis a parametry

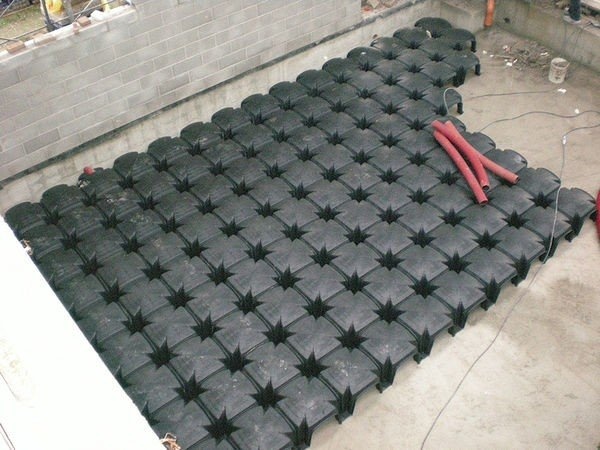

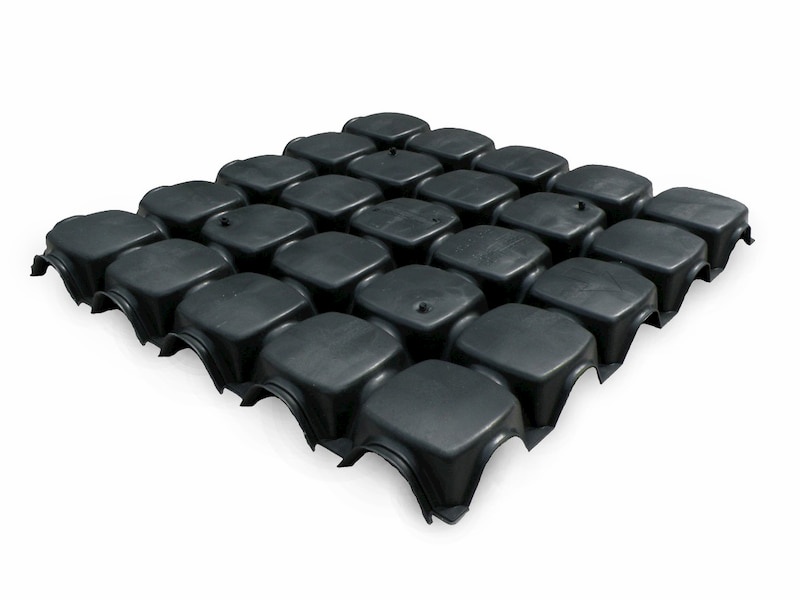

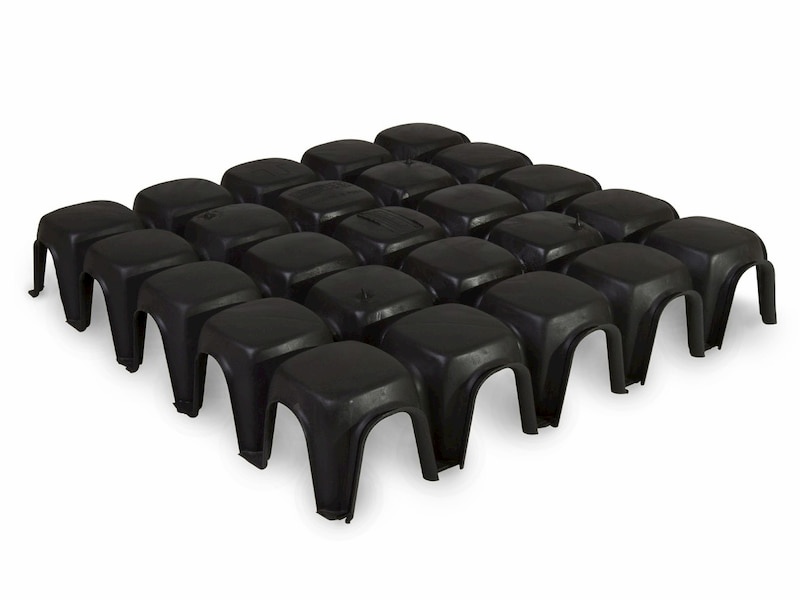

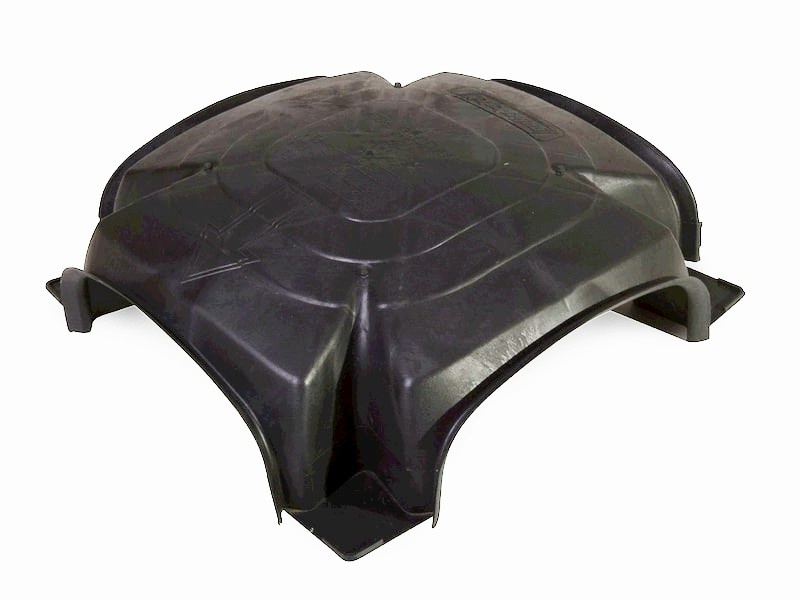

Ztracené bednění Guttadrytek izoluje, odvětrává a šetří beton. Jedná se o izolační prvek, který stabilně zabraňuje prostupu vlhkosti a radonu do stavby. Používá se také jako trvalá izolace proti vlhkosti v podkladových konstrukcích. Tvarovky jsou vhodné i pro snadné vedení sítí a chrání podlahy před zemní vlhkostí.
Systém Guttadrytek je postaven na principu kontinuálního proudění vzduchu v samotné konstrukci podlahy, která je z vrchní strany neprodyšně uzavřena klenutými tvarovkami. Takto vytvořená trvale větraná štěrbina vytváří zdravé klima pod vaší podlahou.

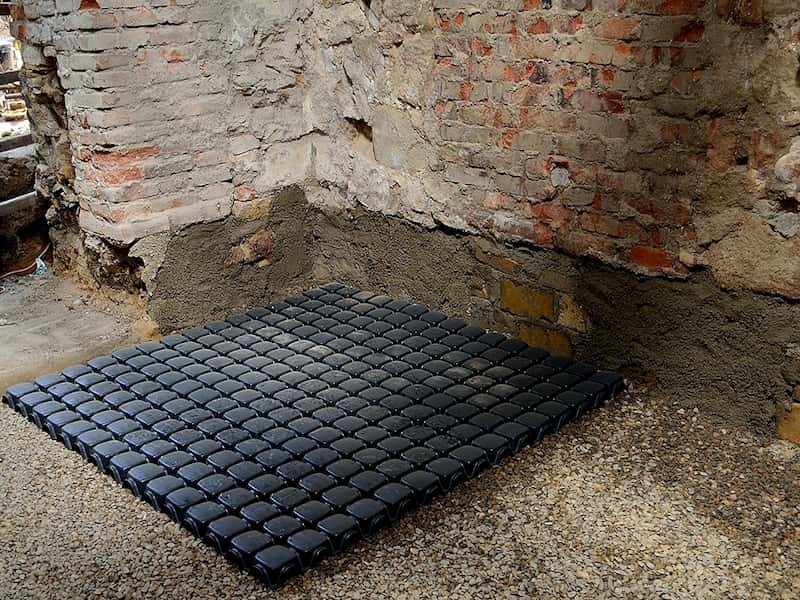

Ztracené bednění Guttadrytek je vhodné pro novostavby, které chrání především proti pronikání vlhkosti a radonu a současně umožňuje využít vzniklé dutiny pro vedení inženýrských sítí. Využívá se rovněž pro rekonstrukce podlah a sklepů starších domů, kde výrazně přispívá k vysušení spodní stavby.
Díky klenutému tvaru tvořícímu po zalití betonovou skořepinu, výrazně šetří beton při zachování vynikajících statických vlastností desky. Použitím tvarovek Guttadrytek nemusítě pracně budovat štěrkové větrací lože při rekonstrukcích starých podlah.
Upozornění: spotřeba 3,1 ks/m2 oproti jiným tvárnicím s běžnou spotřebou až 4 ks/m2.
Kolik betonu je potřeba na výplň tvarovek?
Podrobnější informace o zatížení, tloušťce podkladové vrstvy
apod. najdete v prospektu.
Nepřehlédněte: pro výpočet potřebného množství ztraceného bednění použijte celkovou rozlohu, kterou chcete vybetonovat v m2, a vydělte číslem 0,3136.
Chování jednotlivých dílů i celé konstrukce při i po betonáži podlah bylo prověřeno numerickou simulací a testováno Fakultou inženýrství University Brescia v Itálii a prověřeno také mnoha praktickými aplikacemi.
Charakteristika ztraceného bednění Guttadrytek
- Vysoká odolnost v tlaku díky klenutému tvaru
- Výborná pružnost
- Mechanická odolnost
- Konstantní teplotní stabilita
- Nízká hmotnost
- Snadná manipulace a montáž
- Široká škála výšek

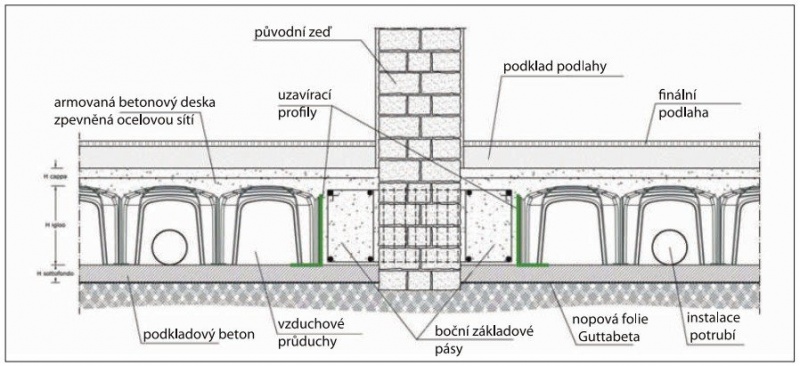

Obr.: Schéma ztraceného bednění Guttadrytek
Výhody ztraceného bednění Guttadrytek
- Úspora nákladů a pracnosti ve srovnání s klasickým štěrkovým ložem s drenážním provětrávacím potrubím
- Díky velkoformátovému provedení o 25 % nižší pracnost než u maloformátových tvarovek
- Klenutý tvar a výztužné žebrování umožňují vytvoření vysoce nosných betonových podlah s výraznou úsporou betonu
- Ztracené bednění Guttadrytek zachovává značný prostor pod podlahami pro odvětrání a izolaci proti vlhkosti a izolaci proti radonu
- Díky HDPE materiálu se vyznačují vysokou pružností, mechanickou odolností a tepelnou stabilitou
- UV odolnost je zajištěna barevnými aditivy
Video: Představení tvarovek Guttadrytek
Obr.: Schéma a rozměry tvarovek Guttadrytek
Tab.: Rozměry trvarovek Guttadrytek
| rozměr H | rozměr A | rozměr B | rozměr C | Spotřeba betonu (m3 / m2) |
| H 05 | 58 | 7 | 3,5 | 0,0111 |
| H 10 | 58 | 8 | 7 | 0,0162 |
| H 15 | 58 | 34 | 7 | 0,0435 |
| H 20 | 58 | 35 | 12 | 0,0476 |
| H 27 | 58 | 36 | 19 | 0,0533 |
| H 30 | 58 | 37 | 22 | 0,0533 |
| H 35 | 58 | 38 | 27 | 0,0587 |
| H 40 | 58 | 39 | 32 | 0,0615 |
| H 45 | 58 | 37 | 37 | 0,0792 |
| H 50 | 58 | 38 | 42 | 0,0832 |
| H 55 | 58 | 38 | 47 | 0,0866 |
| H 60 | 58 | 39 | 52 | 0,0899 |
Obr. Schéma proudění vzduchu u ztraceného bednění Guttadrytek
Parametry výrobku Guttadrytek
| Obecné vlastnosti | |
|---|---|
| Materiál | Vysokohustotní polyetylén |
| Barva | Černá |
| Dodavatel | Gutta |
| Rozměry | |
| Délka [cm] | 58 |
| Šířka [cm] | 58 |
| Výška [cm] | 10 |
Nákupní rádce
Náš profesionální personál Vám pomůže s výběrem a vysvětlí všechny způsoby a postupy použití nabízených výrobků.
+420 548 218 047
info@geomall.cz
V pracovních dnech od 8:00 do 16:00
Potřebujete poradit? Nevíte, který produkt vybrat? Jakou variantu?
Neztrácejte čas samostudiem informaci na internetu. Náš profesionální personál Vám pomůže s výběrem a vysvětlí všechny způsoby a postupy použití nabízených výrobků.
Poslat dotaz
Příslušenství
Ze stejné kategorie
+420 548 218 047
info@geomall.cz
V pracovních dnech od 8:00 do 16:00
Dobry den, potrebuji odvetrat 2 podlahy v RD. Jedna je vybrana do 50 cm (mistnost o plose 27 m2) oproti puvodni drevene podlaze na hlinu, druhe do 40-45 cm (plocha mistnosti 21 m2). Plocha obou mistnosti je tedy 48 m2. Jakou velikost iglu profilu byste mi doporucili pro kazdou mistnost a jaka by byla jejich cena? Mate je skladem? O jake mnozstvi by slo (paleta? Hmotnost?) a kdy by mohly byt doruceny? Dekuji, Tomas Macoun
Dobrý den, dole by měla být vrstva zhutněného štěrku – cca 15 cm, nahoře nad tvarovkami pak cca 10 cm betonu. Tzn. výška tvarovek byla 25 cm – to je na rodinný dům dostačující. Cenu vidíte přímo na stránkách (+ cenu za dopravu zjistíte vložením do košíku), na skladě jsou. Rozměr jednoho kusu je 50 x 75 cm. Váha je cca 2,25 kg/ks. Počet kusů spočítáte dle šířky a délky místnosti. Tvarovky se obvykle přepravují na paletě 120 x 120 cm (vejde se na ni max. 112 kusů tvarovek, tedy cca 42 m2).
Dobrý den,

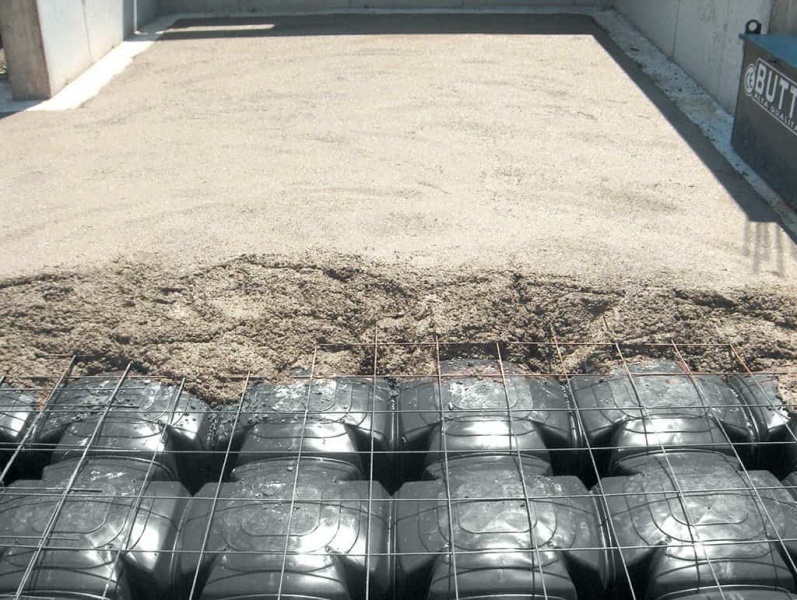

prosím o radu jak správně položit kari síť na tvarovky Iglu? Na fotkách mi přijde že leží přímo na tvarovkách. Je to tak dobře? Nebo je potřeba je přizvednout. Případně čím ať neprorazím do tvarovek díru. Děkuji.

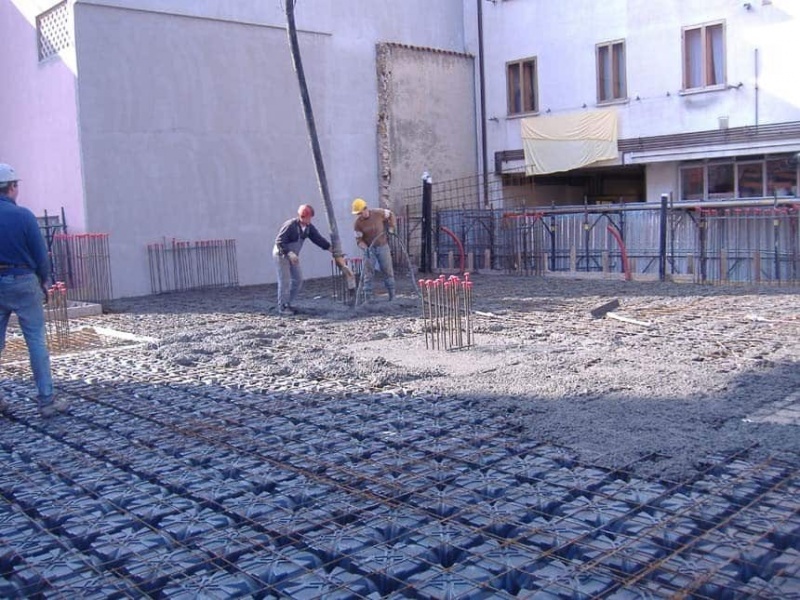

Dobrý den, podle výkresové dokumentace je možné pokládat kari sítě přímo na tvarovky. Ale vůbec není od věci místo kontaktu proložit nějakou mezivrstvou (nějakými podložkami), stačily by i kousky polystyrenu jako nejlevnější řešení. S pozdravem Martin Rameš
