Upevňovací set pro vchodové stříšky nebo pergoly je vhodný na zateplené fasády. V nabídce jsou 3 varianty dle tloušťky zateplení. Určený do betonu, či jiných plných zdiv. Díky PVC podpěře se váha stříšky může opřít přímo o zdivo a ne o zateplení. Vymezovací válec má průměr 4 cm.
Upozornění: Upevňovací set obsahuje materiál k upevnění jedné konzole stříšky. K montáži jedné vchodové stříšky jsou tedy potřeba 2 upevňovací sety.
Charakteristika upevňovacího setu – Typ B

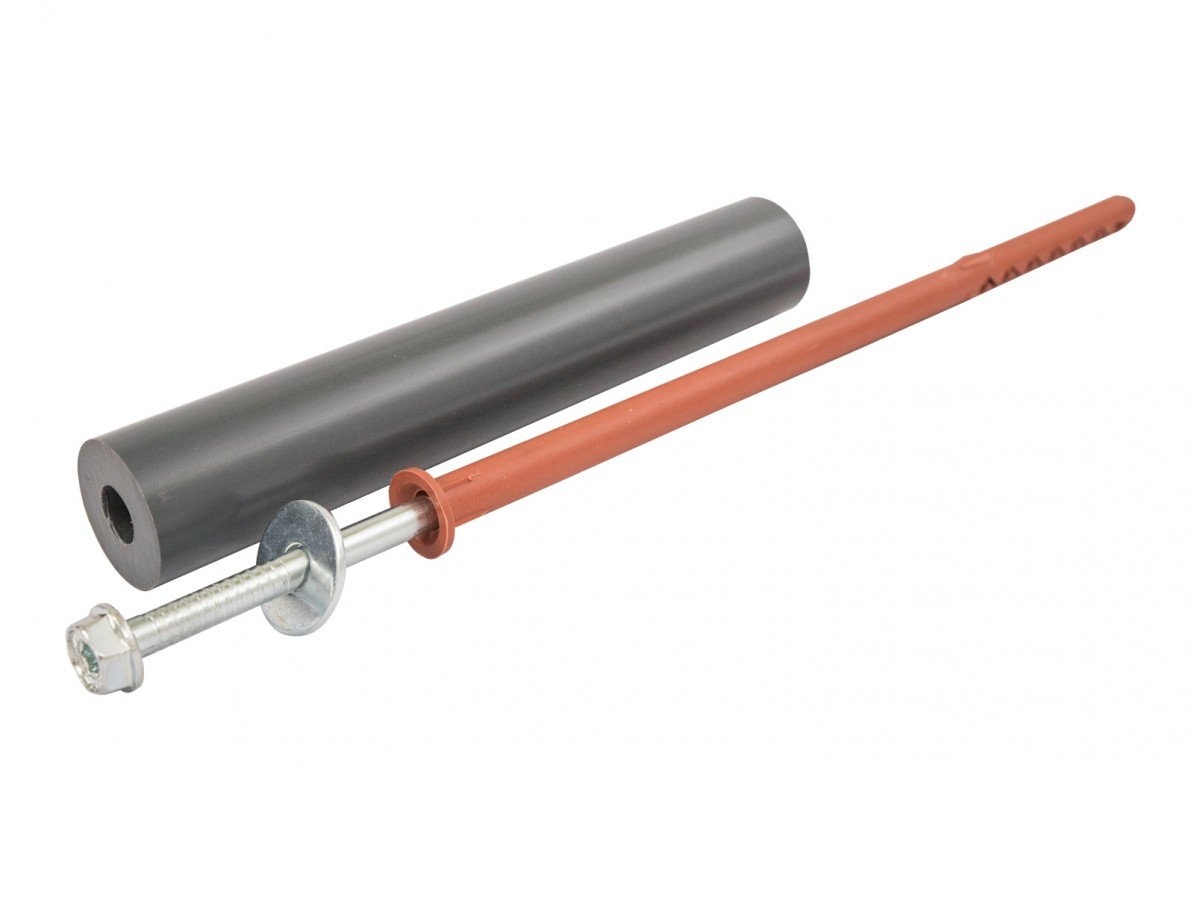

Schéma: Upevňovací set
Tab.: Upevňovací set pro vchodové stříšky – Typ B
PARAMETR | HODNOTA | ||
10 cm | 15 cm | 20 cm | |
obsah balení | 2 x vrut (10 × 210 mm) 2 x hmoždinka (14 × 100 mm) 2 x PVC podpěrný nosník 2 x podložka (34 mm) |
2 x vrut (10 × 270 mm) 2 x hmoždinka (14 × 100 mm) 2 x PVC podpěrný nosník 2 x podložka (34 mm) |
2 x vrut (10 × 330 mm) 2 x hmoždinka (14 × 100 mm) 2 x PVC podpěrný nosník 2 x podložka (34 mm) |
vhodný pro | beton a ostatní plná zdiva s vnější izolací do 10 cm (nevhodný pro Porobeton!) |
beton a ostatní plná zdiva s vnější izolací do 15 cm (nevhodný pro Porobeton!) |
beton a ostatní plná zdiva s vnější izolací do 20 cm (nevhodný pro Porobeton!) |
přerušený tepelný most | ne | ne | ne |
předvrtání | ano | ano | ano |
lze modifikovat | ano (PVC nosník lze zakrátit podle tloušťky zateplení) |
ano (PVC nosník lze zakrátit podle tloušťky zateplení) |
ano (PVC nosník lze zakrátit podle tloušťky zateplení) |
Tab.: Upevňovací sety Typ A–B
Upevňovací set | Typ A | Typ B 10 cm | Typ B 15 cm | Typ B 20 cm |
obsah balení |
2 x vrut (10 × 140 mm) 4 x podložka (34 mm) 4 x podložka (44 mm) |
2 x vrut (10 × 210 mm) |
2 x vrut (10 × 270 mm) |
2 x vrut (10 × 330 mm) |
vhodný pro |
dřevo / OSB desky |
beton a ostatní plná zdiva |
beton a ostatní plná zdiva |
beton a ostatní plná zdiva |
přerušený tepelný most | ne | ne | ne | ne |
předvrtání | ano | ano | ano | ano |
lze modifikovat | ne |
ano (PVC nosník lze zakrátit |
ano (PVC nosník lze zakrátit |
ano ( PVC nosník lze zakrátit |
Tab.: Upevňovací sety Typ C–F
Upevňovací set | Typ C | Typ D | Typ E | Typ F |
obsah balení |
2 x vrut (10 × 140 mm) |
2 x ALU/PVC podpěrný nosník |
2 x PVC nosník (M10 × 240 mm) |
2 x ALU/PVC podpěrný nosník |
vhodný pro |
beton a ostatní plná zdiva |
Porobeton, Ytong, |
Porobeton, Ytong, |
Porobeton, Ytong, |
přerušený tepelný most | ne | ano | ano | ano |
předvrtání | ano | ano | ano | ano |
lze modifikovat | ne |
ano (podpěrný nosník i závitovou tyč lze zakrátit |
ano (PVC nosník lze zakrátit |
ano (podpěrný nosník |
Obecné vlastnosti | |
---|---|
Typ | Upevnění |
Dodavatel | Gutta |
